技術紹介

＊現場　現物のスケッチ、図面の作図から製作まで一貫して自社で行います。（特殊な物は除く）
回転機器等の測定記録　報告書等　図面付きで提出いたします。
図面

スリーブの製作

スリーブの摩耗部品と製作部品。

※画像をクリックすると拡大表示されます。

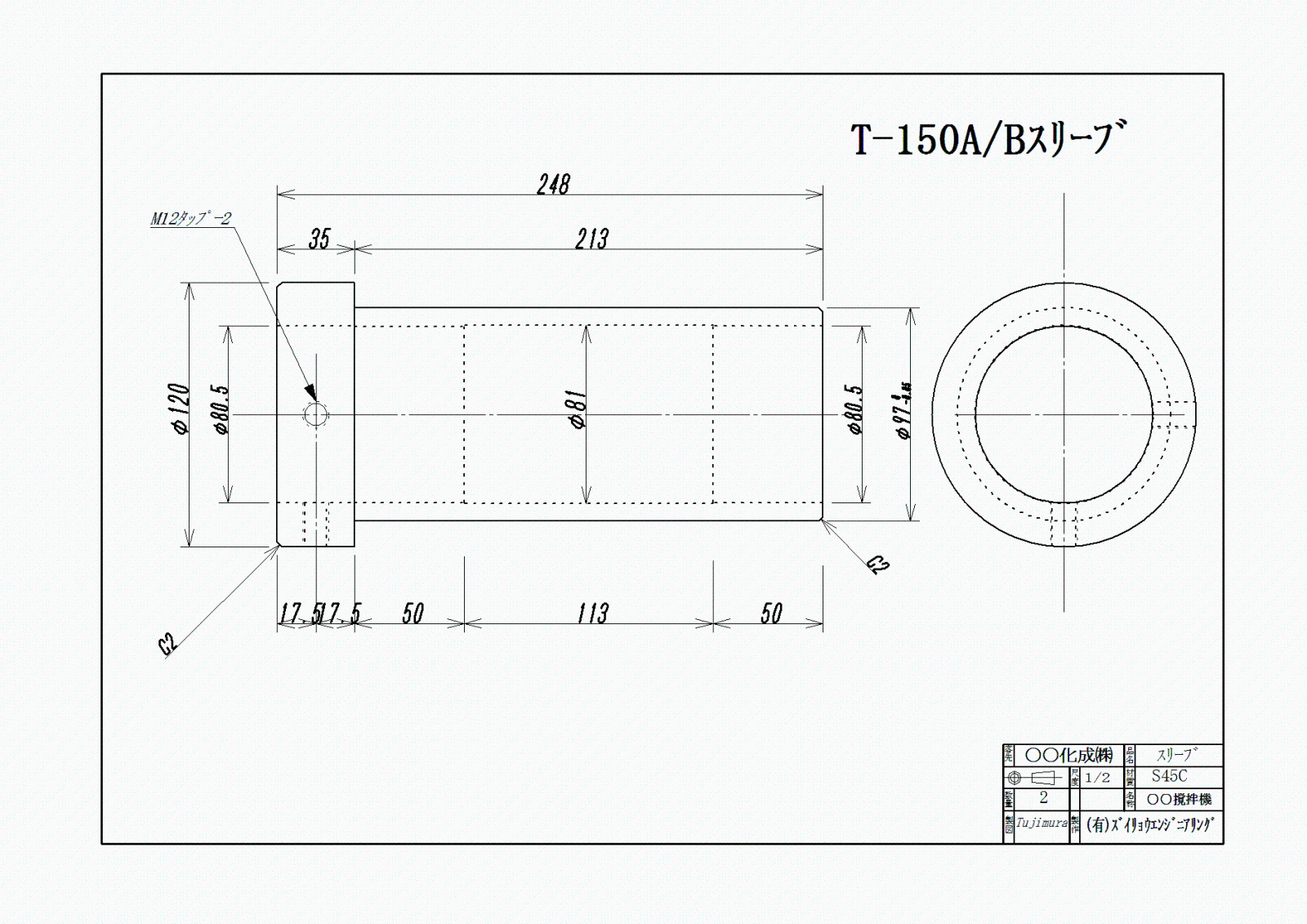

スリーブ図面
■スリーブ図面
(画像をクリックすると拡大表示されます)

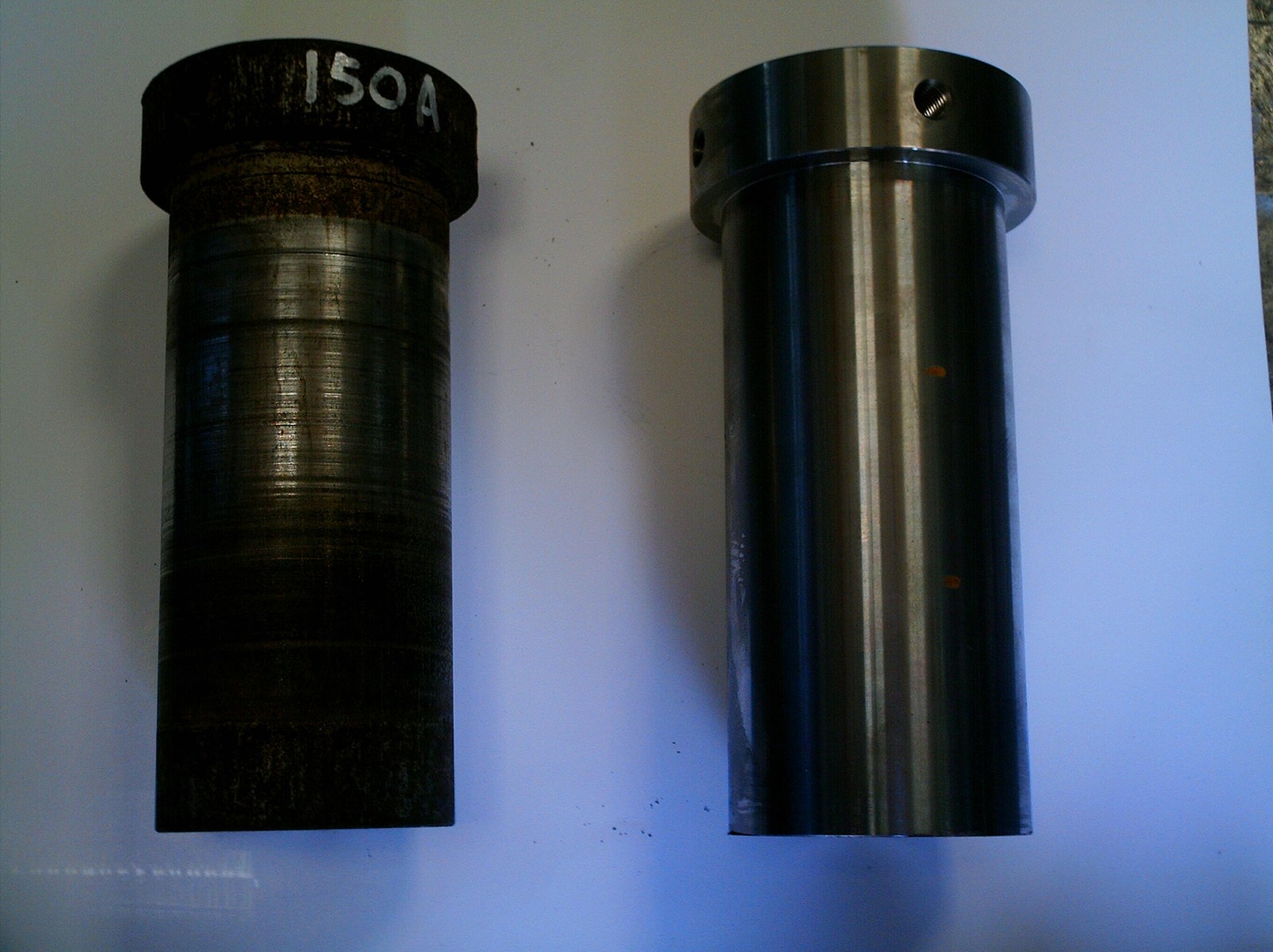

摩耗したスリーブ（右）と新規制作のスリーブ（左）
摩耗したスリーブ（左）と新規制作のスリーブ（右）

ポンプ整備

■ポンプ芯出し

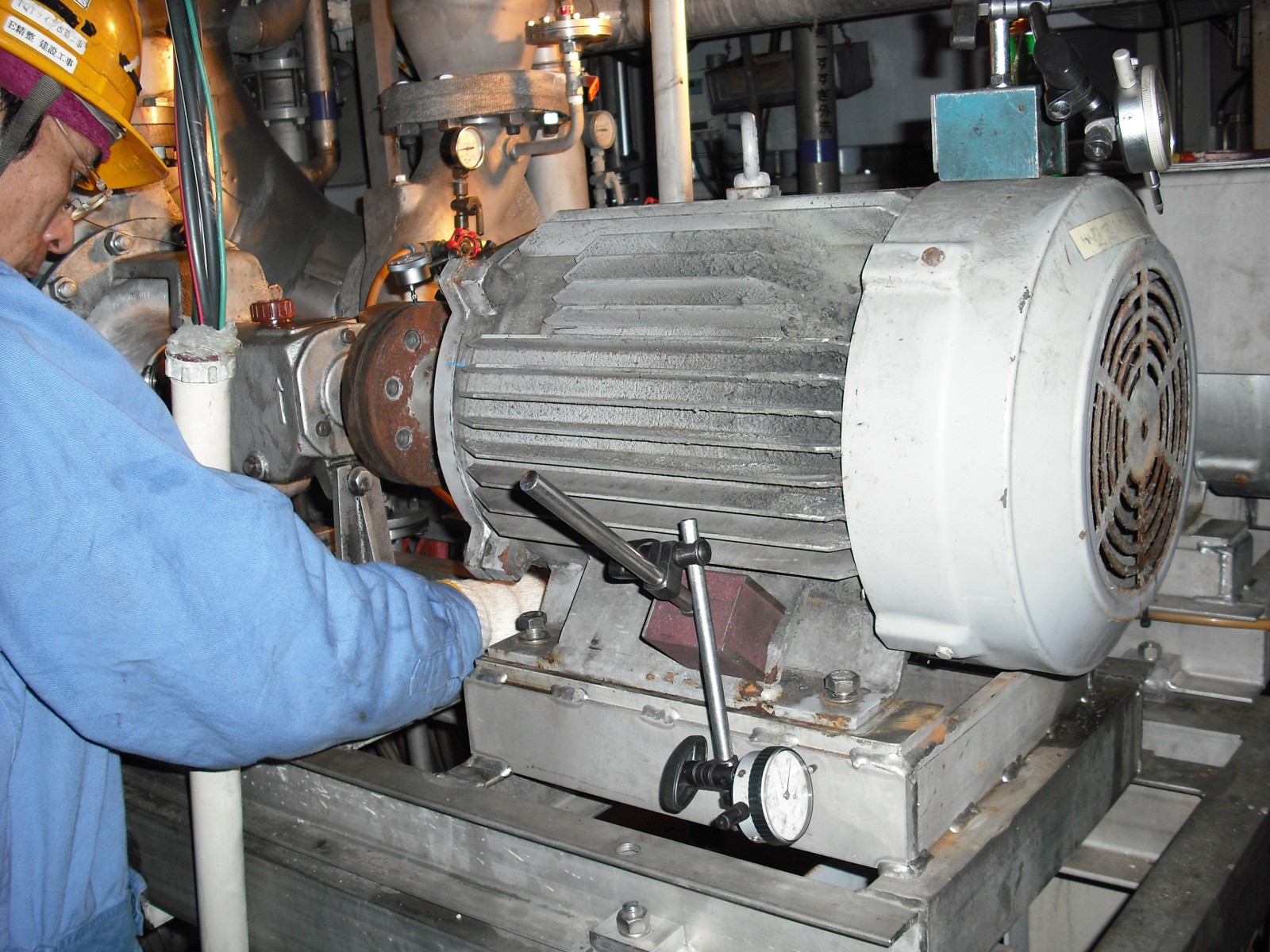

現場での芯出し
現場での芯出し風景
※画像をクリックすると拡大表示されます。

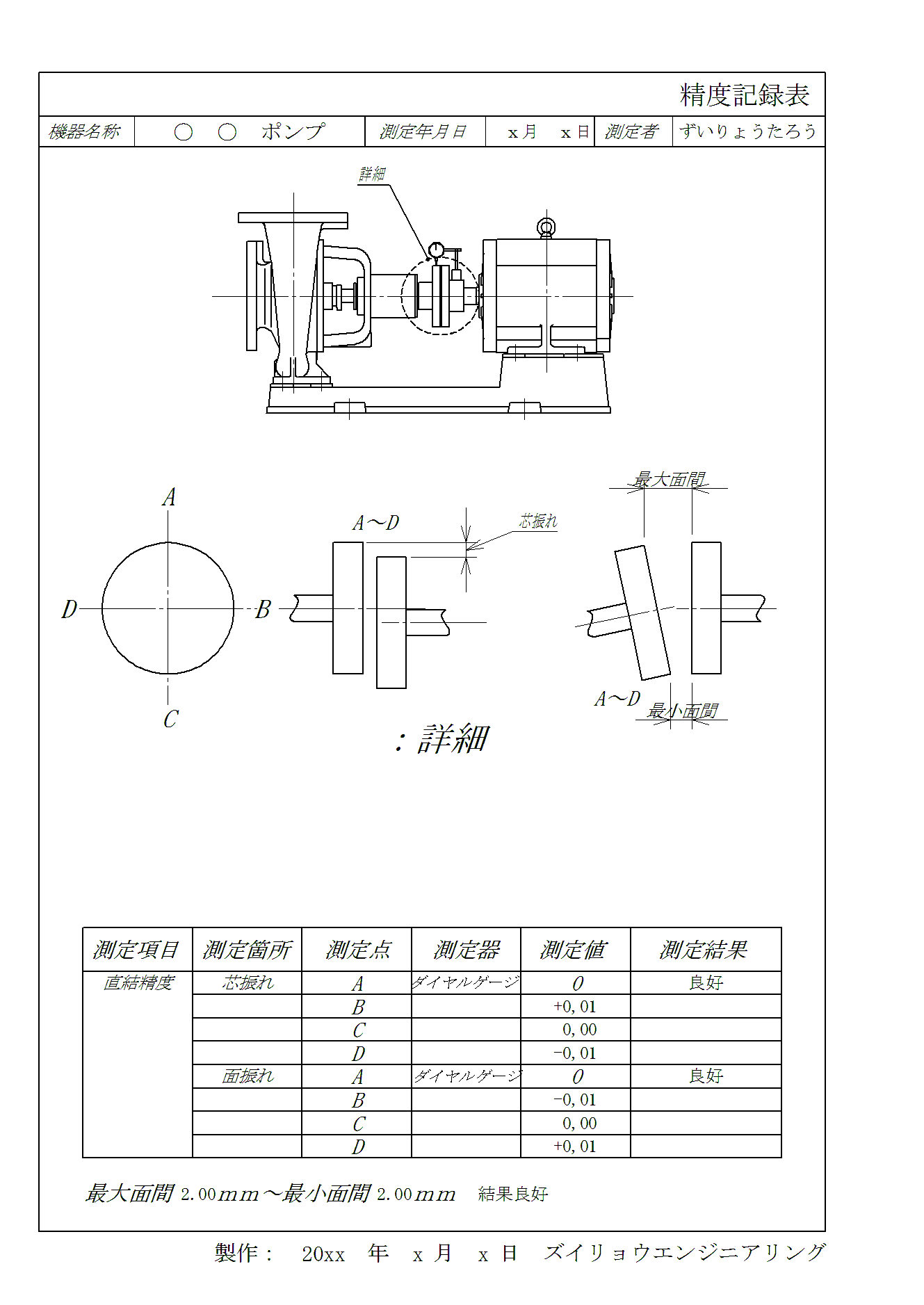

測定記録表
ポンプ芯出し測定記録表
※画像をクリックすると拡大表示されます
